蜻蛉庵（とんぼあん）
-2019.6.22-
@蜻蛉庵 とんぼあん（びおソーラー(空気集熱）のある家） 中間検査

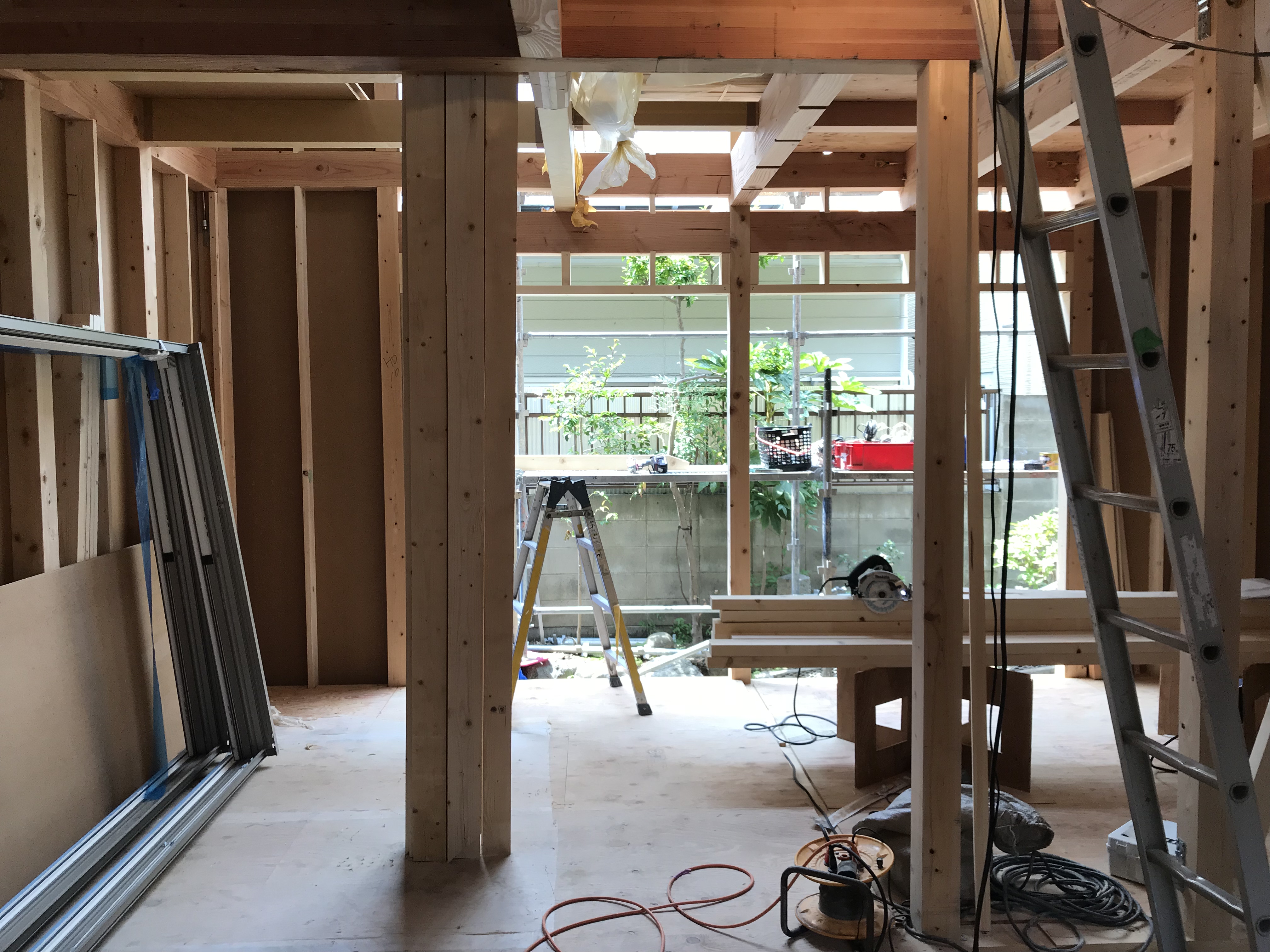

家の矩形が見えてきて外と内の関係が見て取れるようになってきています。
この時期の家は大きく感じたり、小さく感じたり。
設計している本人は理解しているけれど初めてのお施主さまはそのあたり不安かもしれません。
足場が取れるころには感覚も折り合いがついてくるので心配しないでくださいね^^
本日は中間検査。

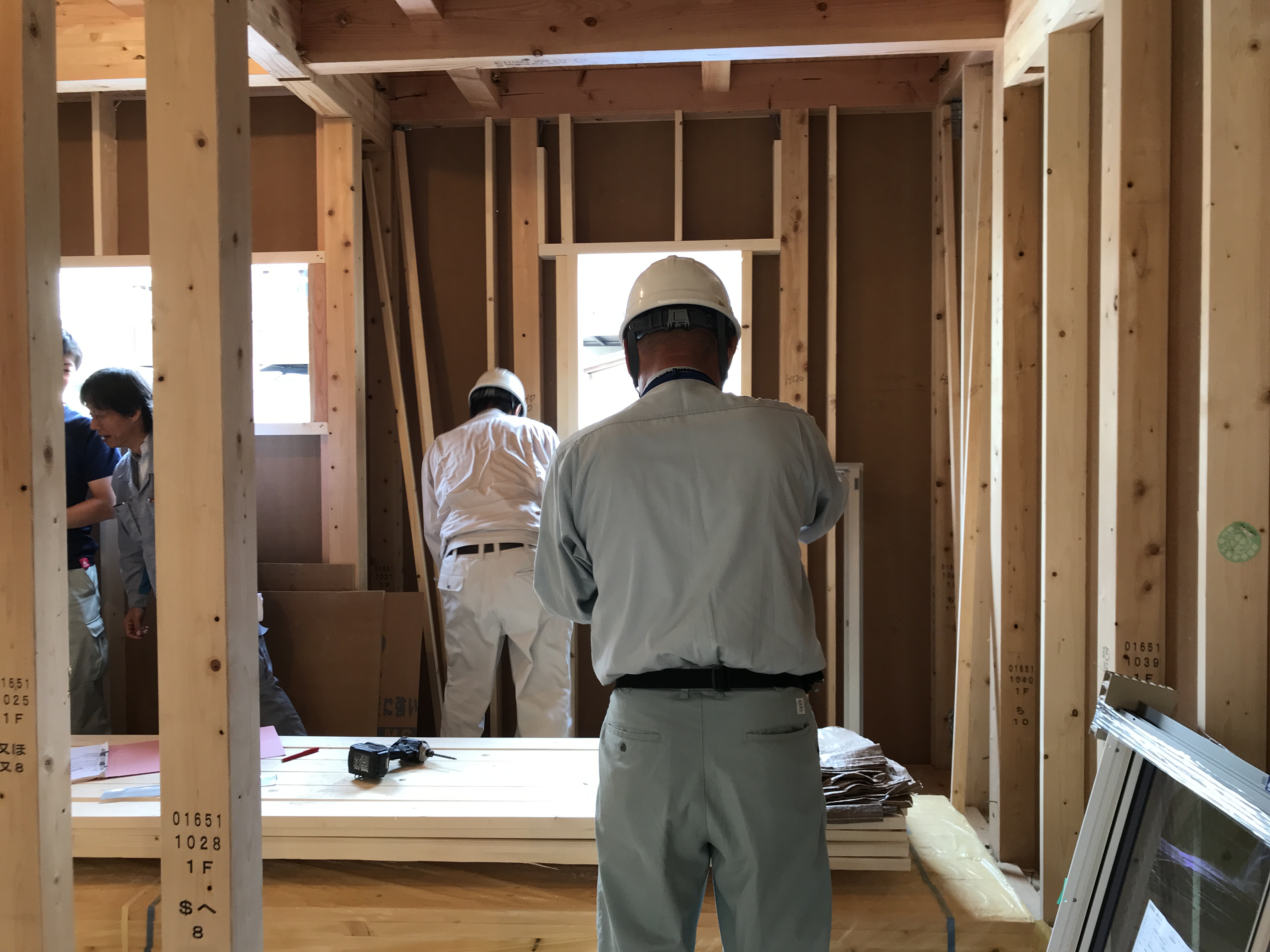

二人の検査員さんが耐力壁、金物、階高、配置寸法を確認。
無事合格です。
解体前に生捕りした庭の木々たちも元気です。

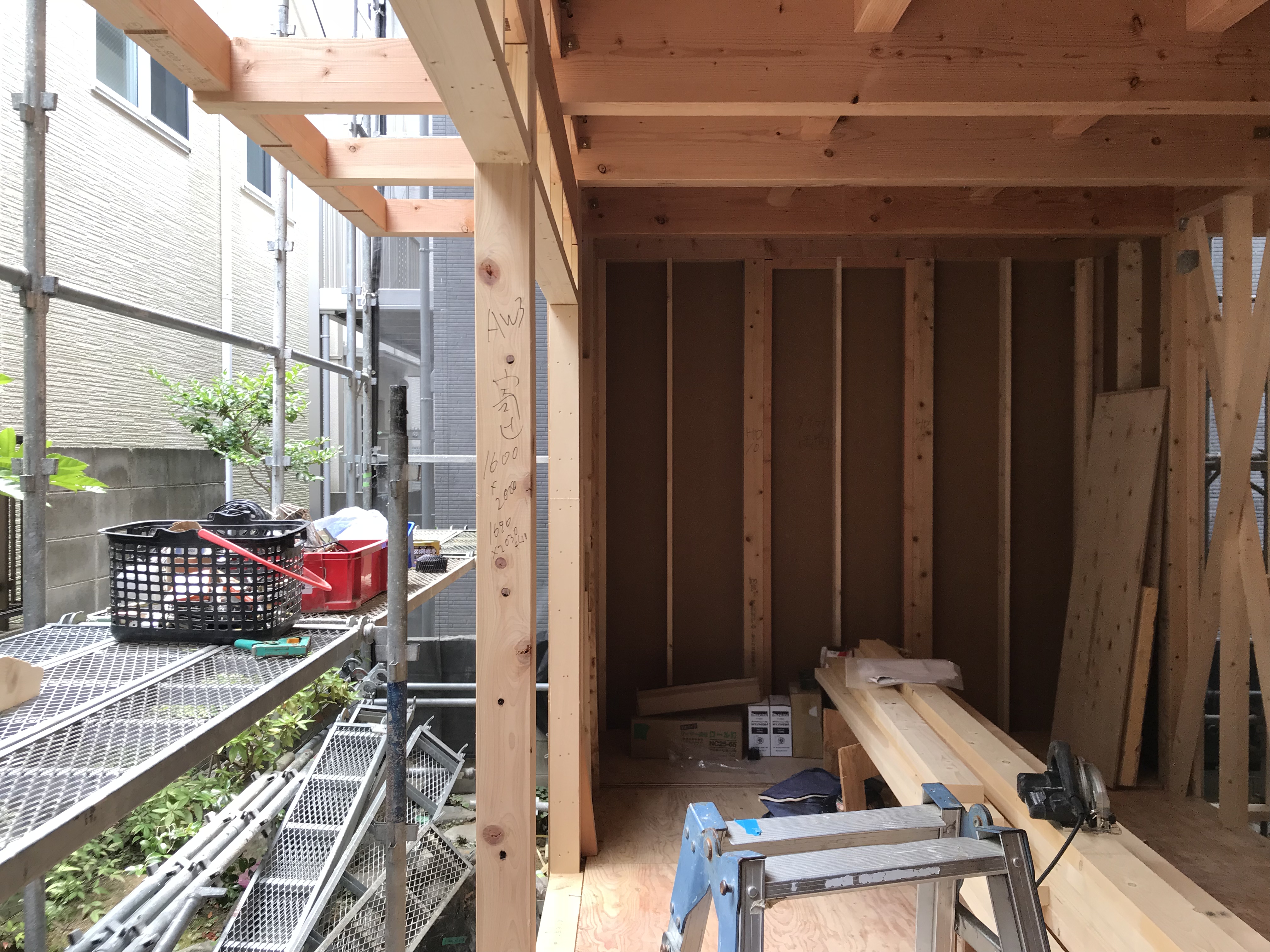

これから設備の配管、配線の仕込みが始まります。
-2019.6.16-
@蜻蛉庵 とんぼあん（びおソーラー(空気集熱）のある家）上棟式
雨が心配されていたので 周囲は雨養生のためブルーシートが貼られています。
室内は青い光で満たされています。
そんな中、お仕事がお休みのこの日、上棟式を行いました。
工事の安全みんなで祈願しました。
四方清め （塩）
（米）
（お酒）
小菅工務店の社長さんの気遣いで場の雰囲気が和やかになりました^^
お施主さまより ごあいさつ
結局雨は降らず滞りなく上棟式が終えられました。
良い家となりますように！
-2019.6.12-
@蜻蛉庵 とんぼあん （びおソーラー(空気集熱）のある家） 建て方

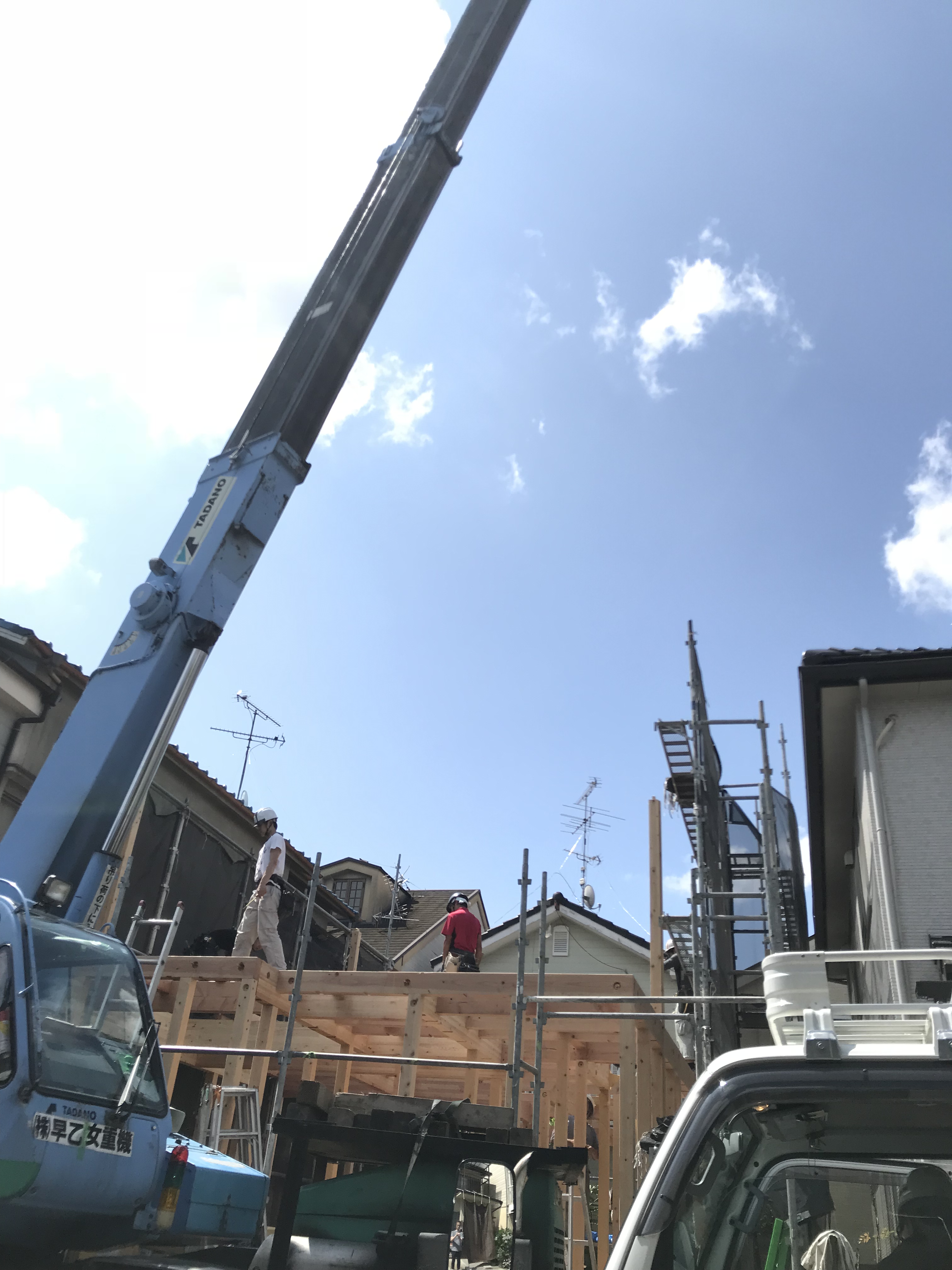

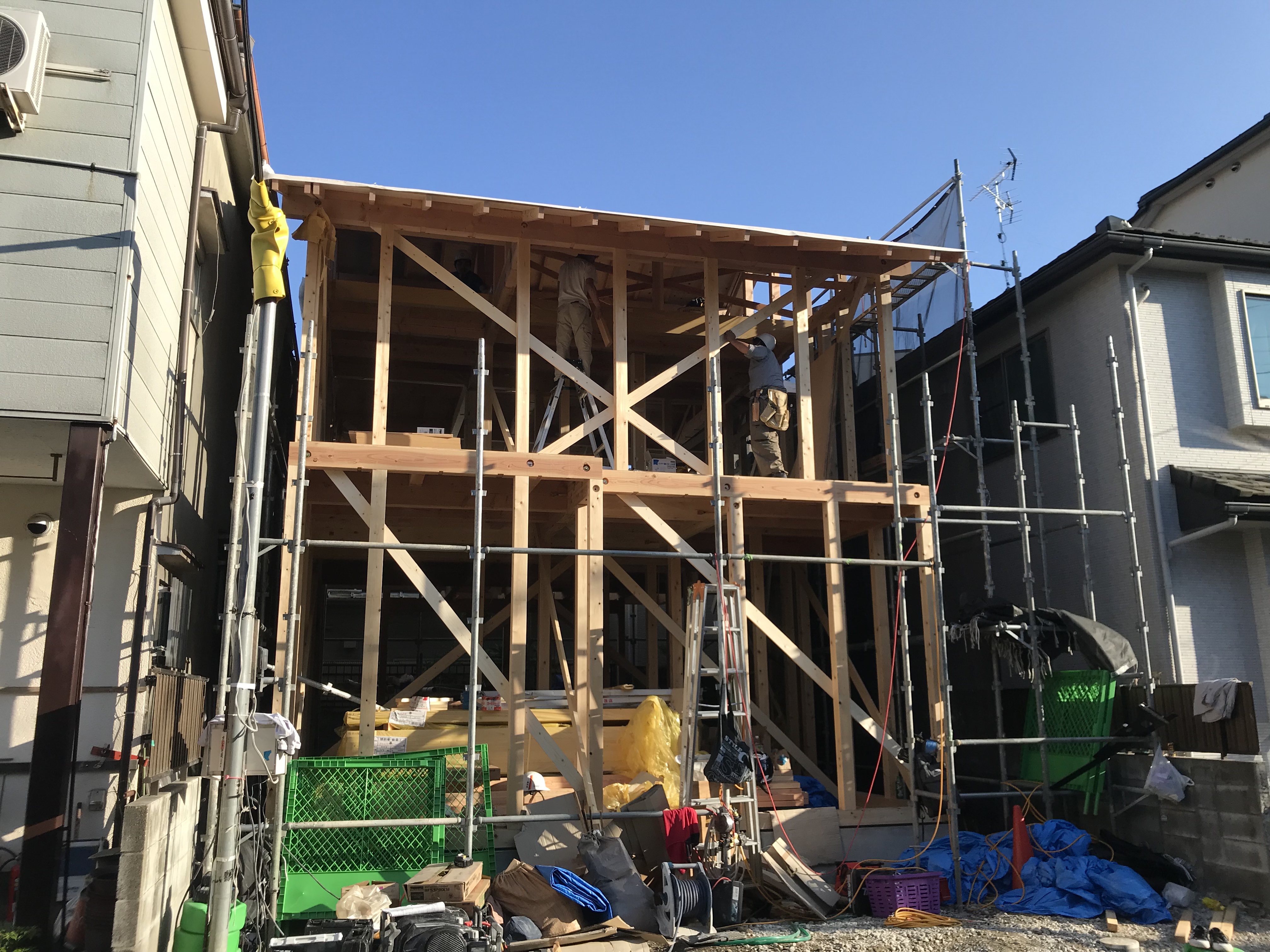

建て方です！
天気予報では昼前から雨の予報でしたが、しっかり晴れ！
監督の澤田くん、今までは建て方雨男だったらしいのですが本日は快晴となりました^^
大工さんたちが同世代のせいかすごく楽しそうでした^^
早乙女重機 オペさんは漢という感じのギャップで密かにウケてたのは内緒です^^
夕方には屋根の下地とタイベックルーフライナーまで完了。 雨仕舞もばっちりです。
雨は結局降らずにありがたいことです！
建築の神様に感謝^^
明日は現場打ち合わせです。
-2019.6.5-
＠蜻蛉庵 （びおソーラー(空気集熱）のある家） 基礎断熱工事

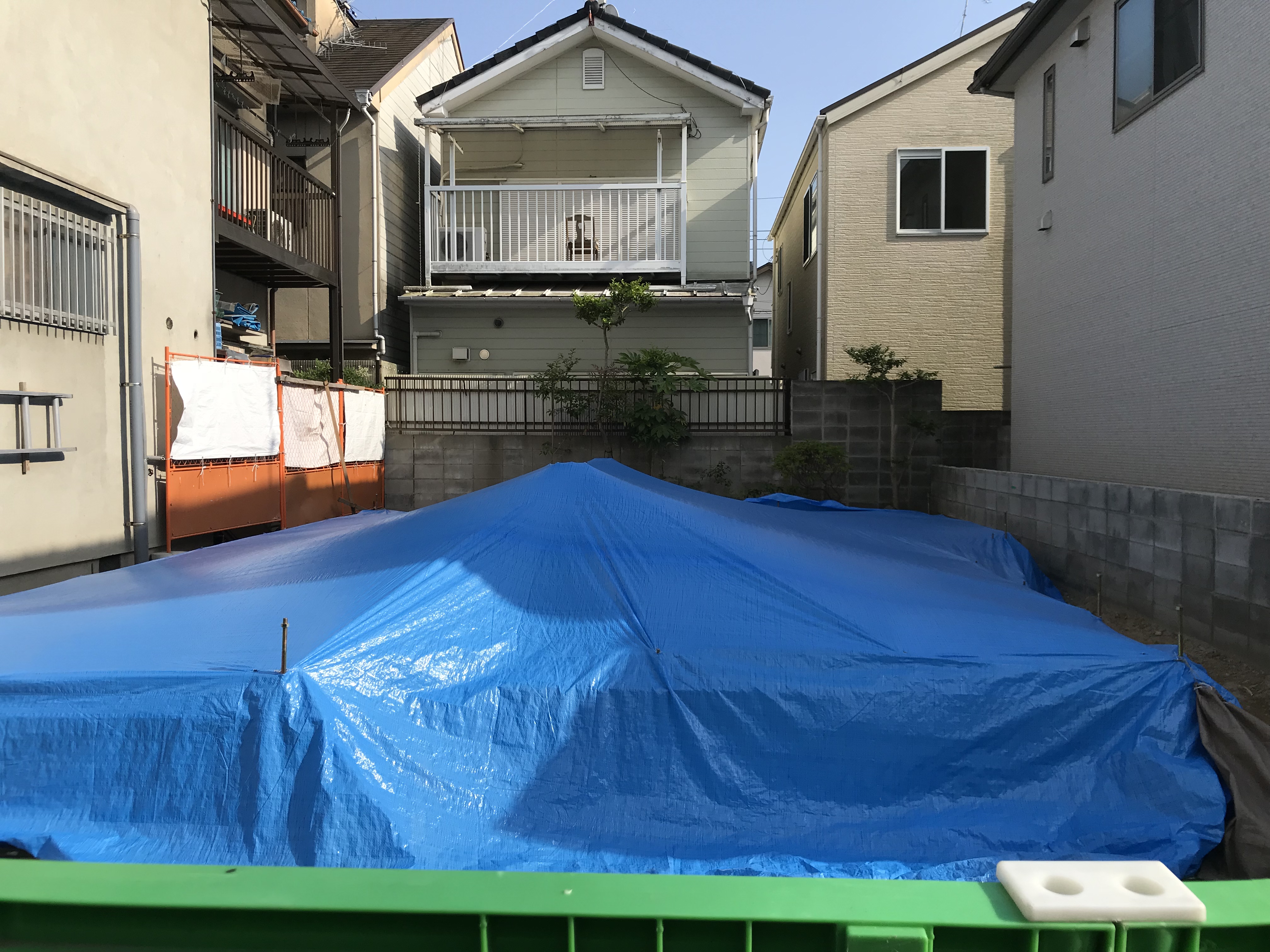

本日の現場の様子
先週に立ち上がりコンクリートが打設され脱型 本日は基礎断熱を設置する工事。
ですが終了しブルーシートですっぽり養生されています。
中をのぞきたくなるのが人情です。^^
なんか懐かしい！！
と思ったら 子供の時に作った秘密基地！！
こんな感じだったな おやつを持ちよって暗くなったら懐中電灯の灯りを囲んでたな^^

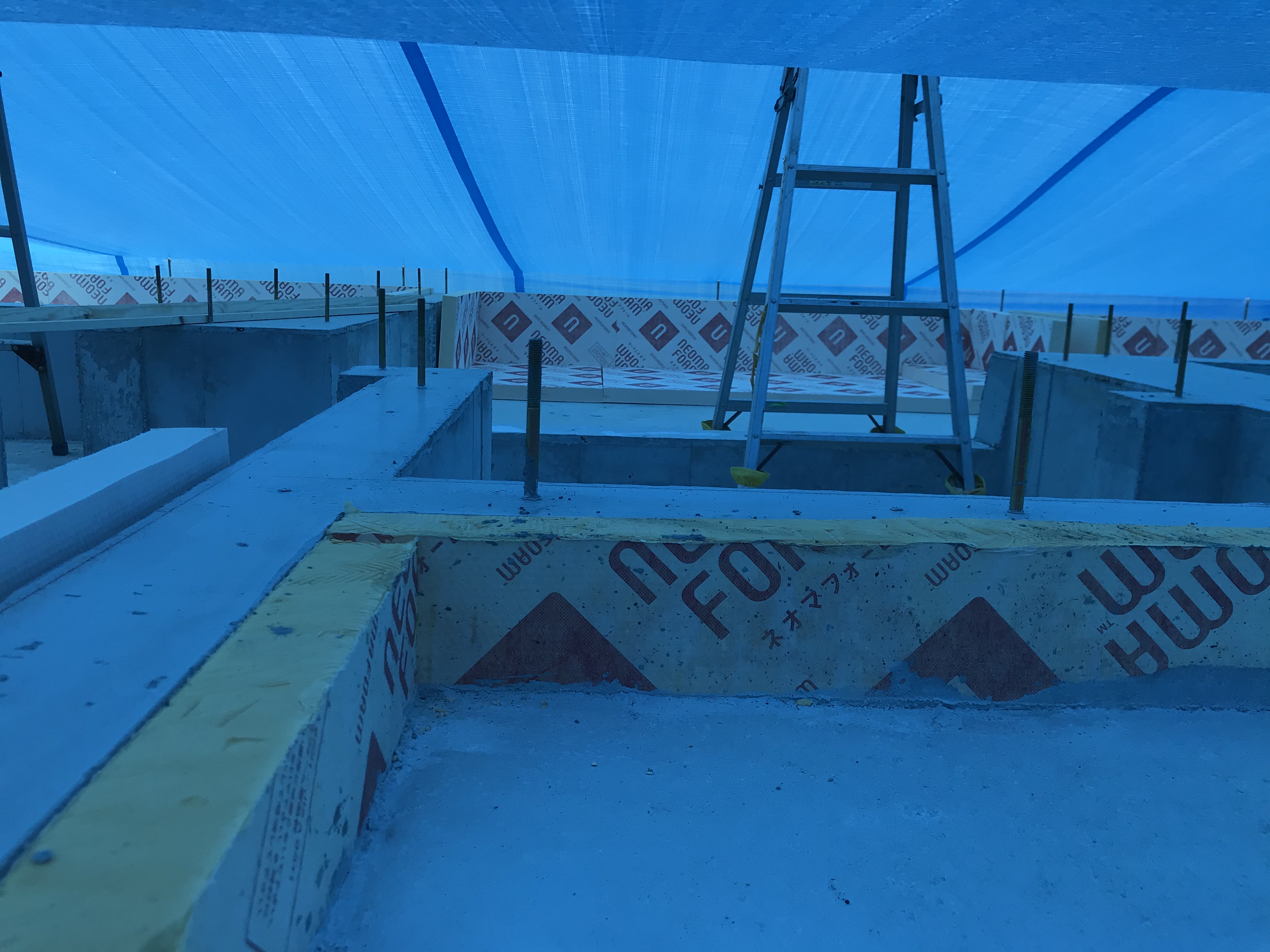

断熱材もばっちりです！
-2019.5.30-

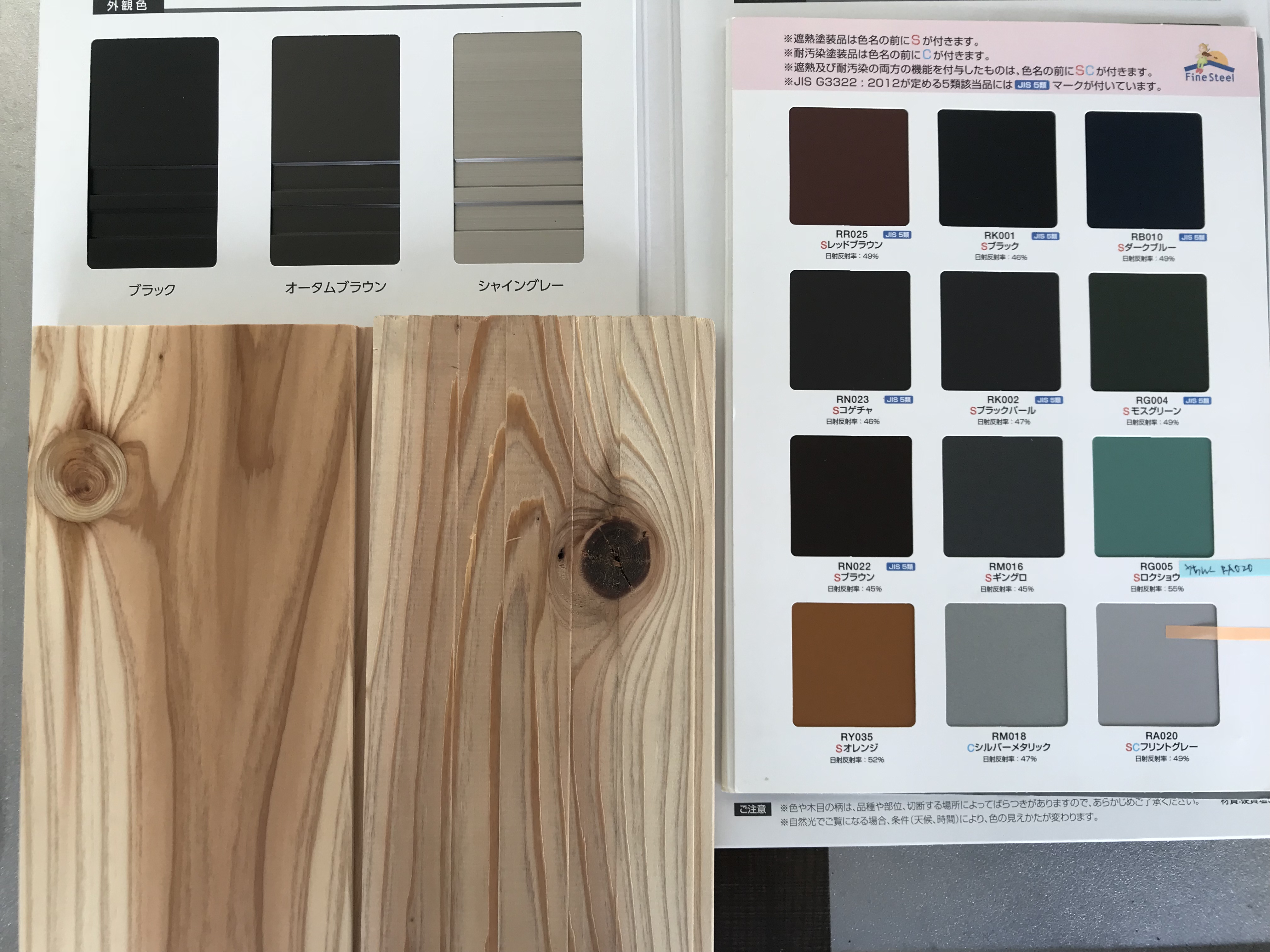

＠蜻蛉庵 （びおソーラー(空気集熱）のある家） 仕上げ材料確認打ち合わせ
土曜日は お施主様との打ち合わせ。
以前に選択した仕上げの再確認。
玄関の明るさの程度を説明する場面がありました。
個人差が非常にあるので口頭では誤解を招く可能性があり、数値で伝えてもわかりにくい。
BIM（ﾋﾞﾙﾃﾞｲﾝｸﾞｲﾝﾌｫﾒｰｼｮﾝﾓﾃﾞﾘﾝｸﾞ）であるARCHICADで設計しているので先日ブログに書いた
Twinmotionの記事
で見てもらうとわかるかなという事で見ていただきました。
結果、程度をつかんでいただき選択の手助けとなりました。
設計ツールとして使えるという実感を得ました^^
設計の仕事も技術の発達に伴いどんどん変わっていくと思います。
5年ほど前からBIMの取り組みをはじめましたが実施物件に使い出したのは3年ほど。
関連してレンダリングソフトが大きく変わり、プレゼンテーションの表現方法に幅が出てきました。
幸いにARCHICADとの親和性の高いソフトが使えるようになったのでこれからどんどん使っていきたいと思います。
図面を通しての打ち合わせと合わせてより現実に近いものを見ながらの方がズレが少なくなるから。
お施主さまにもわかりやすい設計を目指していきたいと思います！
-2019.5.24-
＠蜻蛉庵 （びおソーラー）のある家 今週の現場
小菅工務店の澤田さん
しっかりと先々の事を相談してくれるので助かっています。
更に時々忘れを防止するためにチェックリストを作ってくれるなどありがたい^^

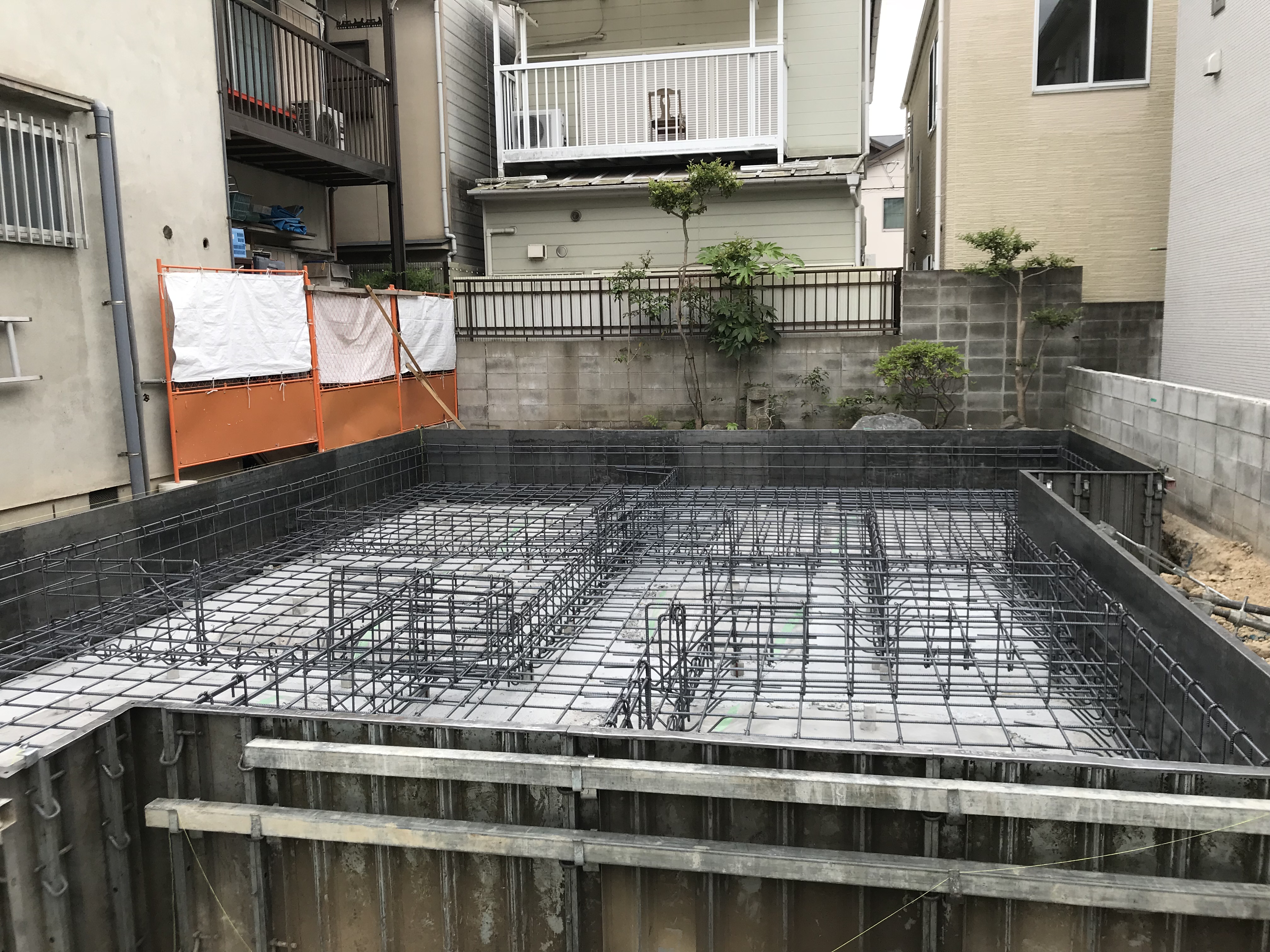

本日は配筋検査。
予定より早く着いたにも関わらず全て完了していました。
パッと見てもきれい！
細部も気遣いのある仕事がしてありました。
ボクは瑕疵保険の検査員をしています。
過去百件以上の配筋検査を行っているので様々な仕事を見ています。
自分の設計の現場でこのように気が利いた仕事がしてあるとうれしくなっちゃいます。

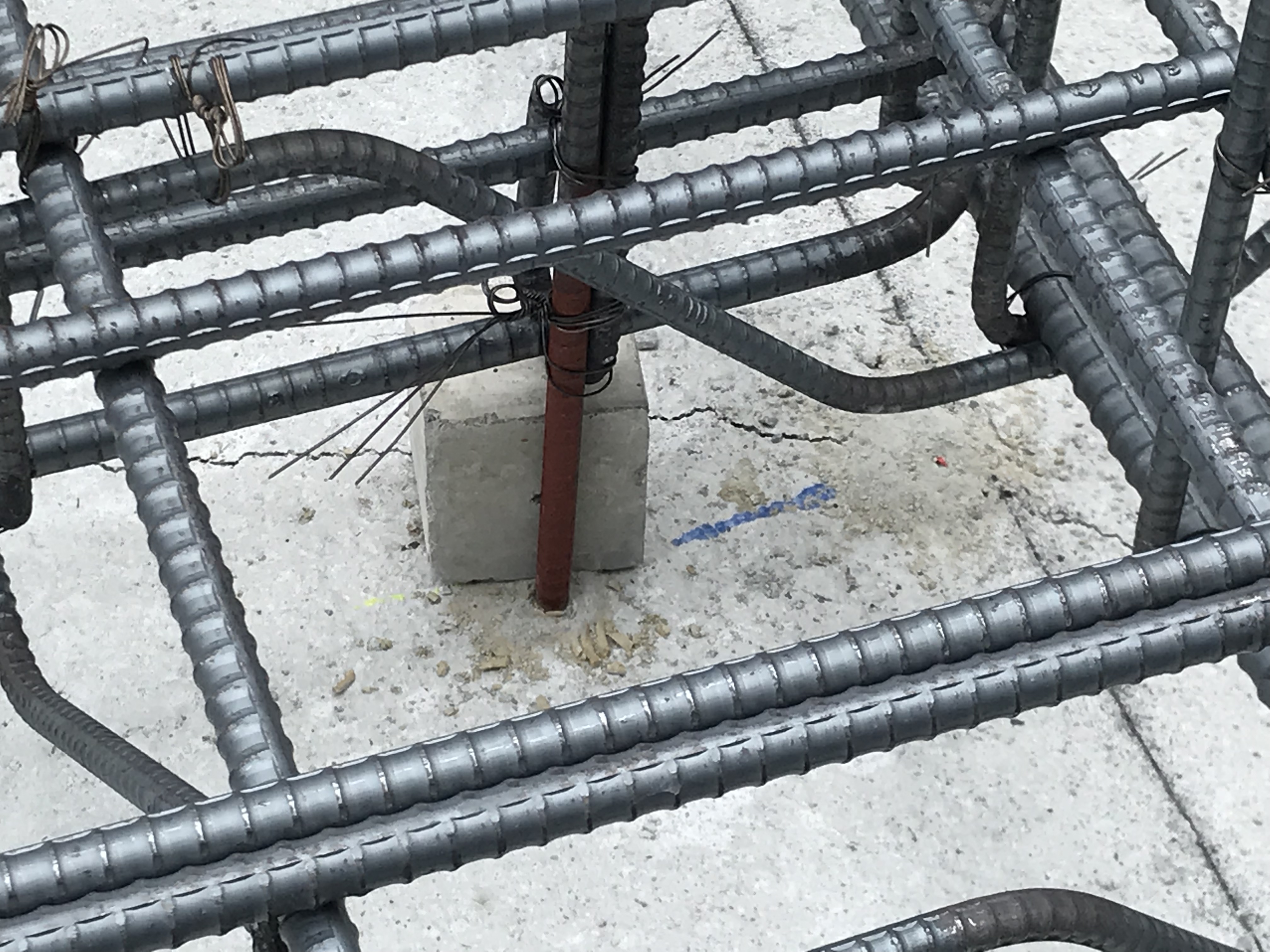

例えばべた基礎部分のかぶり厚（60mm以上でないとNG）
大抵の現場では60mmのｻｲｺﾛ（コンクリートの直方体） こちらは75mm物を使っています。
下がってもかぶりが取れるようにという配慮^^
そして、高さ調整のネコ（鉄筋のｽﾞﾝｷﾞﾘ）に防錆塗装！
これもボクの行う瑕疵保険会社では以前から指摘していたことをしっかりやってくれています^^
職人さんの顔は見えなくても 仕事から伝わってくるものが有ります！
べた基礎ベースのコンクリート打設を行います。
-2019.5.18-
@蜻蛉庵（びおソーラーのある家） 地盤調査 について
こんにちは京都の設計事務所FORMA建築研究室
中西義照（てる）です^^

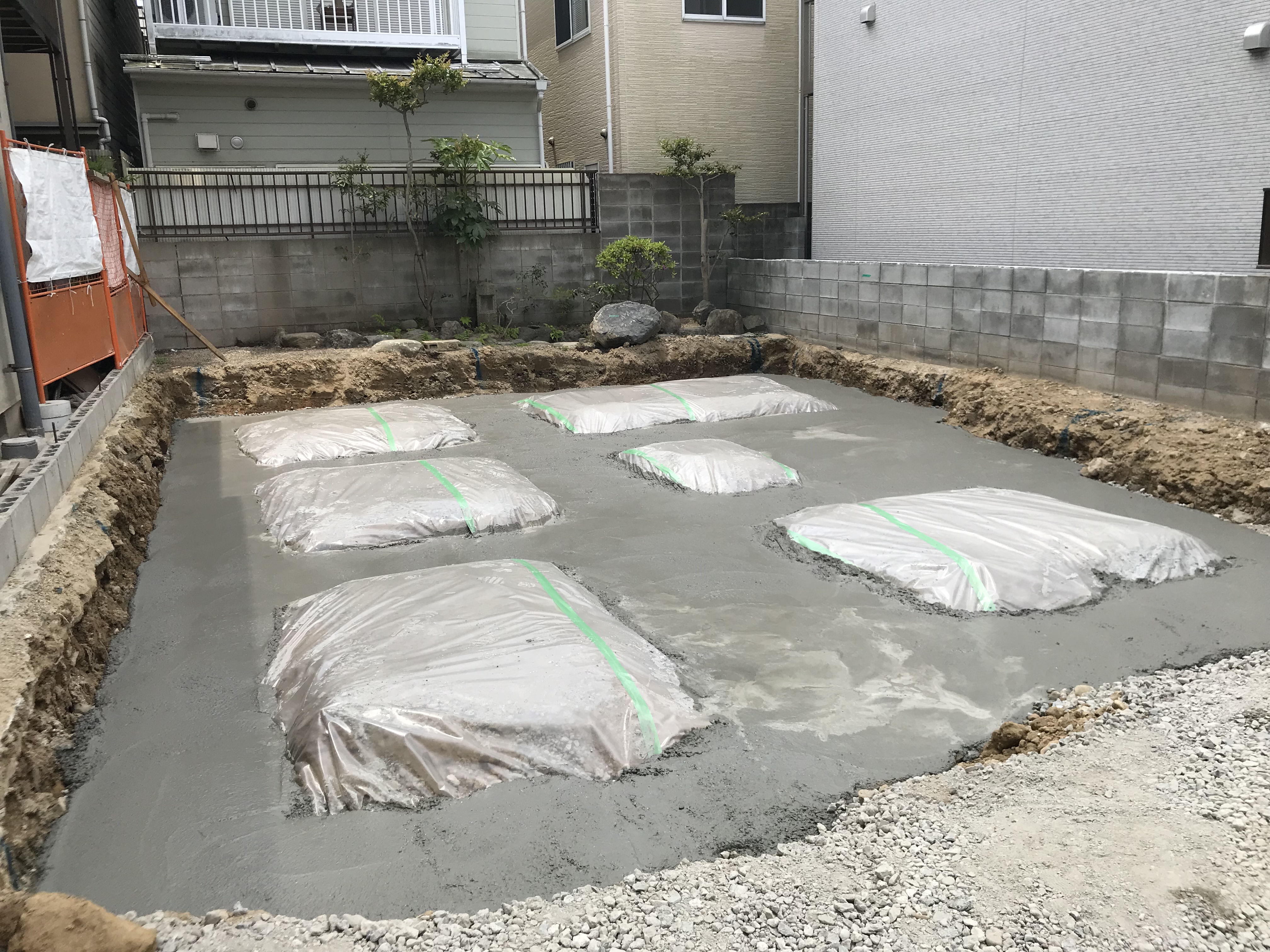

地盤改良は11日に完了
埋蔵文化財の立ち会いは13日に調整済み
14日からは基礎工事が始まりました。
・掘削 (掘る）
・地業（砕石、締固め）
・防湿シート（地中からの湿気が上がってくることを防止します）
・捨てコンクリート（スミダシをするための平滑な面をコンクリートで作ります
・すみだし（配置をコンクリート面に墨で書く事）
・配筋(鉄筋を組み立てます）
前回の地盤調査についての補足
住宅の場合はスエーデン式サウンデイングで行う事が多い。
今回はサウンデイングの掘削能力の限界があり調査が出来ないという事態となりました。

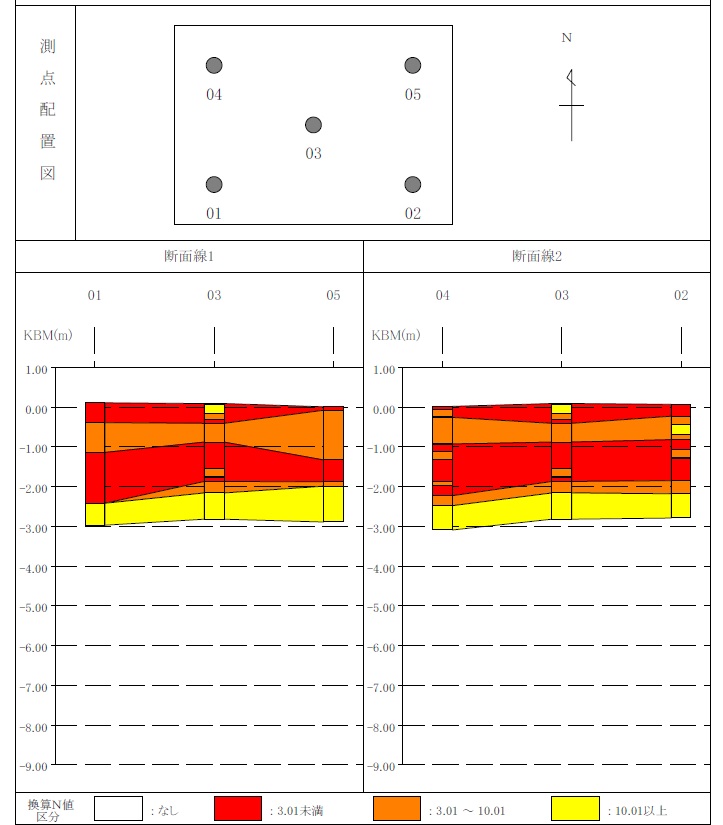

赤の部分が自沈層、黄色の部分層厚（約50cm）の最深部で貫入不能。
この場合の判定としては自沈層があるので地盤改良が必要という事になります。
でもここで疑念が！
50cmの層厚の下に自沈層があったらどうする？ です！
計画建物の設計用接地圧（常時） 30 kN/㎡なので50cmの層で建物を支える事が出来るのか地震時を考えるとだいぶ不安です。
建築基準法においては建物の大小に関わらず、
[自重による沈下その他の地盤の変形等を考慮して建築物又は建築物の部分に有害な損傷、変形及び沈下が生じないことを確かめること。
地盤の沈下・変形は常に考慮する必要がある]
との解釈があります。
思いつく策としては・・・
近隣データによる裏付けが出来ないか？ →できない場合は現地において掘削能力のある工法での再調査
先ずは近隣の地盤調査データから類推する。という事で過去の地盤調査データを集めました。
結果は計画地から数百メートル離れたボーリングデータが数か所見つかりました。
地盤高さや地形を見比べて推察するも離れていて地形が異なるため決め手にはなるような信憑性が得られませんでした。
ここでお施主様にも状況報告し 再調査の了解を得ました。

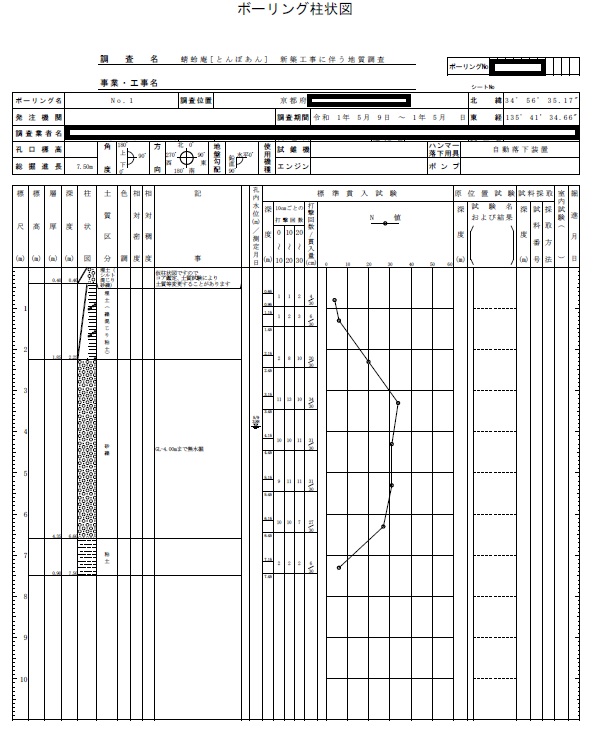

掘削能力の高い標準貫入試験（ボーリング）を行います。
調査の結果 2.5ｍ~6.5ｍまでは固い層 6.5~7ｍはN値 6程度。

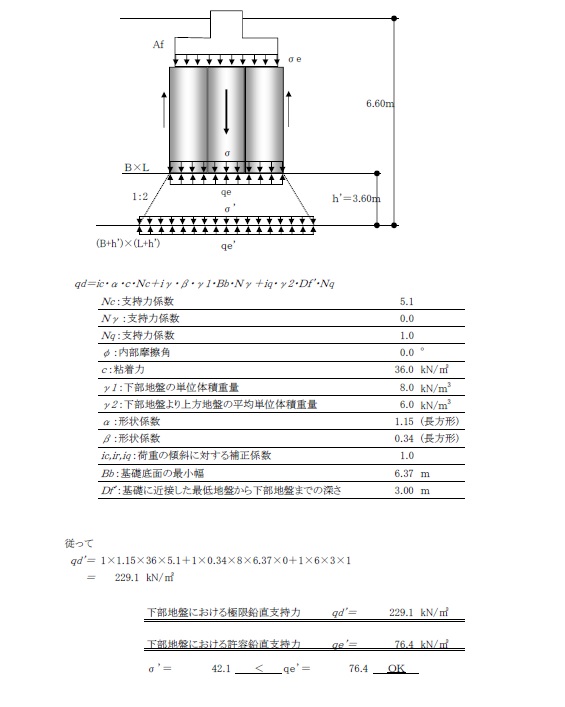

この段階で計画建物に対する二層地盤の検討を行い強度的に持つかどうかを判定したところ
ＯＫ！との結果が出ました。
予定通り2.5ｍ~3ｍの改良を行う事になりました。
今回のケースでは地盤調査による確認をしたからこそ安全性について確たる計算結果を導く事が出来ました。
もしこの確認を行わず、地盤の状態が悪かったらと思うとゾッとします。
お施主様は高い建築費をかけて家を建てるのに地盤の安全性について確認する事は当たり前の事です。
今回の調査で感じたのはスエーデン式サウンディング調査の限界です。
そして不明な部分は確かめるという意思の強さを持つという事。
貫入不能と言われても他の調査方法があります。
判断が出来ない場合は迷うことなく他の方法を選択しましょう。
又は近隣の地盤調査データを探される事をお勧めします。
ここまで読んでいただきありがとうございます。
京都 亀岡 の設計事務所 ＦＯＲＭＡ建築研究室 「合気道建築家」 中西義照（てる）でした。^^
誰それ？どんな人？と興味をもってくださった方はこちらのブログをご覧くださいねー♪
↓↓↓↓↓
「建築を通して円満を伝える合気道建築家」中西義照（〇てる〇）プロフィール
SNSもぜひご覧ください^^
【ツイッター】 → @forma_nkns
お気軽にフォローお願いします ♪
【インスタグラム】→ formankns
ＨＰ事例 には掲載していない写真もアップしています。
是非フォローお願いします ♪
【ピンタレスト】→ https://www.pinterest.jp/nknskn/
部屋ごとに分けてピンしているのでイメージの参考に使ってくださいね^^
そして、相談したいと思われた方、話してみたいと思われた方は
↓
ＦＢ、ツイッター、インスタグラム、ピンタレストに直接メッセージでもＯＫです
お待ちしております。
-2019.5.9-
@蜻蛉庵－とんぼあん－（びおソーラーのある家） 地盤調査
解体後の地盤調査の結果 自沈層が有り地盤改良が必要となりました。
スェーデン式サウンデイングの能力の限界があり支持層の地盤が貫入不能という事で、更に下層の地盤構成がわからないという事態。(近隣データも無い）
構造設計者とお施主さまと相談の結果、掘削能力のあるボーリング調査を行う事になりました。
下層の地盤が確認出来次第、地盤改良工事に進みます。
こちらはＧＷ前の 構造打ち合わせ後のサッシの打ち合わせ。
現場監督は小菅工務店の澤田さんです！
